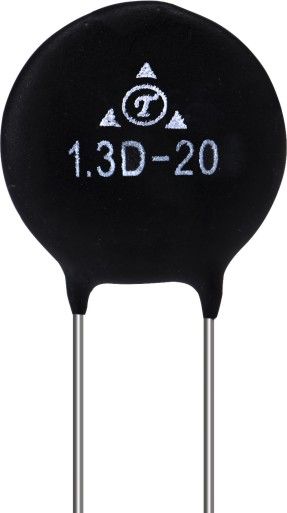

| NTC-MF21系列熱敏電阻 |
| NTC是Negative Temperature Coefficient 的縮寫，意思是負的溫度系數，泛指負溫度系數很大的半導體材料或元器件，所謂NTC熱敏電阻器就是負溫度系數熱敏電阻器。 它是以錳、鈷、鎳和銅等金屬氧化物為主要材料， 采用陶瓷工藝制造而成的。這些金屬氧化物材料都具有半導體性質，因為在導電方式上完全類似鍺、硅等半導體材料。溫度低時，這些氧化物材料的載流子（電子和孔穴）數目少，所以其電阻值較高；隨著溫度的升高，載流子數目增加，所以電阻值降低。 NTC熱敏電阻器在室溫下的變化范圍在100~1000000歐姆，溫度系數-2%~-6.5%。NTC熱敏電阻器可廣泛應用于溫度測量、溫度補償、抑制浪涌電流、測溫、控溫、溫度補償等方面。其中，流速計、流量計、氣體分析儀器、熱導分析中常利用熱敏電阻這一特性。 MF21系列: 抑制浪涌電流用NTC熱敏電阻器 產品概述 在有電容器，加熱器和馬達的電子電路中，在電流接通的瞬間，必將產生一個很大的電流，這種浪涌電流作用的時間雖短，但其峰值卻很大。在轉換電源，開關電源，UPS電源中，這種浪涌電流甚至超過工作電流的100倍以上。因此，必須有效的抑制這種浪涌電流。當電流直接加在功率型NTC熱敏電阻器上時，其電阻值就會隨著電阻體發熱而迅速下降。由于功率型NTC熱敏電阻器有一個規定的零功率電阻值， 當其串聯在電源回路中時，就可以有效地抑制開機浪涌電流，并且在完成抑制浪涌電流作用以后，由于通過其電流的持續作用，功率型NTC熱敏電阻器的電阻值將下降到非常小的程度， 它消耗的功率可以忽略不計，不會對正常的工作電流造成影響。所以，在電源回路中使用功率型NTC熱敏電阻器，是抑制開機時的浪涌電流，以保護電子設備免遭破壞的最為簡便而有效的措施。 特點： 1. MF21 系列產品為徑向引線樹脂涂裝型 2. 體積小，功率大，抑制浪涌電流能力強 3. 高導熱性和穩定性，反應速度快 4. 材料常數（β值）大，殘余電阻小 5. 壽命長，可靠性高 6. 產品規格齊全，工作范圍寬 7. 工作溫度：-55~+200 ℃ 應用范圍 1. 轉換電源、開關電源、UPS 電源 2. 變壓器、顯示器 3. 起動電動機 4. 電子節能燈、電子鎮流器 5 電子線路、電源線路等 規格參數： 尺寸：7mm～15mm 額定電阻值：2.5AΩ～400Ω 最大穩態電流：1A～10A 耗散系數：8℃～30℃ 熱時間常數：28s～100s B值：2800～3600(K,25/85℃, ±5%) 最大耐電容能力：330?～2450?（120 Vac.）；80?～610?（240 Vac.） |
